气体过滤器

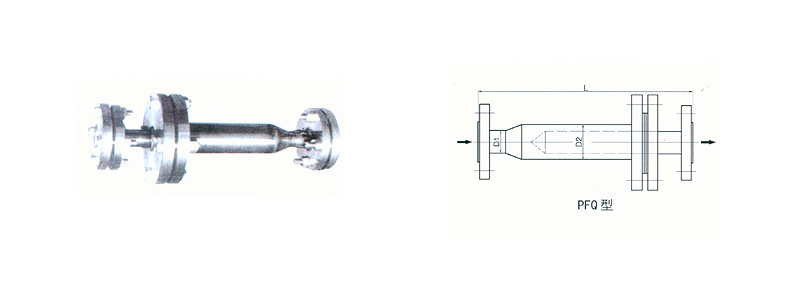

(1)PFQ型气体过滤器
DN PN≤1.6MPa PN≤4.0MPa
L D1 D2 L D1 D2
40 430 Ф45×3 Ф89×4 430 Ф45×3.5 Ф89×5
50 500 Ф57×3.5 Ф108×4 500 Ф57×4 Ф108×5
65 580 Ф76×4 Ф133×4 580 Ф76×4 Ф133×45
80 610 Ф89×4 Ф159×4.5 640 Ф89×5 Ф159×6
100 720 Ф108×4 Ф219×6 770 Ф108×5 Ф219×8
125 800 Ф133×4 Ф273×7 860 Ф133×5 Ф273×8
150 920 Ф159×4.5 Ф273×7 980 Ф159×6 Ф273×8
200 1150 Ф219×6 Ф377×8 1220 Ф219×8 Ф377×10
250 1460 Ф273×7 Ф529×8 1560 Ф273×8 Ф529×14
300 1650 Ф325×8 Ф529×8 1850 Ф325×10 Ф529×14
350 1880 Ф377×8 Ф630×9 2120 Ф377×10 Ф630×16
400 2200 Ф426×9 Ф720×10 2350 Ф426×12 Ф720×16

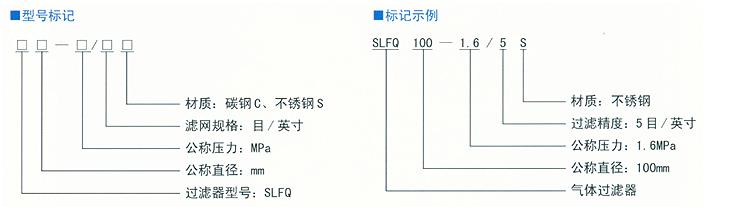

(2)SLFQ型气体过滤器
产品概述
       SF0型气体过滤器是一种气体除尘设备,用于石油、天然气工业部门一般含尘量的气体主管线和旁通管。亦是城市天然气、煤制气输配系统安全、可靠运行的气体净化设备。具有除尘效率高、操作维护方便等优点。
主要技术参数
公称直径:DN40-DN300
工作压力:1.0—5.4MPa
工作温度:≤80℃
处理量:≤12000m3/h(工作状态下)
选用要点
       ◆ 选用本系列产品必须注明介质,操作压力及温度。
       ◆ SLF0型气体过滤器主要用于干气过滤,如介质含水较高时,应在设备前安装生产的预分离器,以保证过滤器效果。

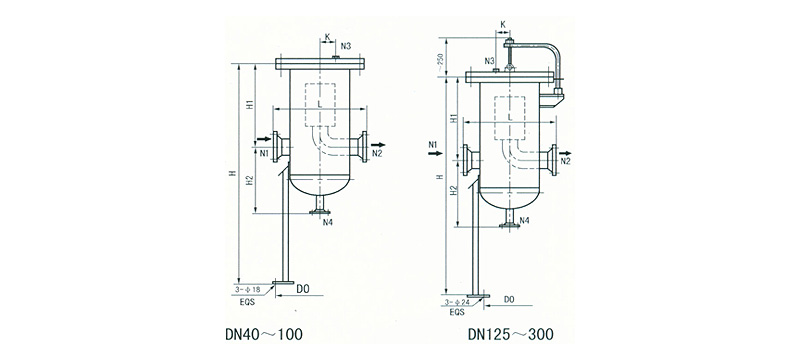

产品规格
型号 安装尺寸(mm) 放空口N3 排污口N4
L H H1 H2 H3 DO K
FQ-40 370 850 350 200 / Ф240 60 M20×1.5 DN25
FQ-50
FQ-65 460 1020 420 300 / Ф360 60
FQ-80
FQ-80 575 1110 480 330 / Ф440 80
FQ-100
FQ-125 715 1265 550 415 300 Ф380 100
FQ-150
FQ-150 815 1470 680 490 300 Ф480 100
FQ-200
FQ-200 920 1700 840 560 350 Ф580 120
FQ-250
FQ-250 1020 1875 960 615 350 Ф680 120
